Wybór rodzaju wykończenia PCB bardzo często odbywa się „z automatu” – bez głębszej analizy zastosowania i wymagań projektu. A przecież jest to decyzja, która wpływa nie tylko na koszt, ale również na niezawodność całego urządzenia.

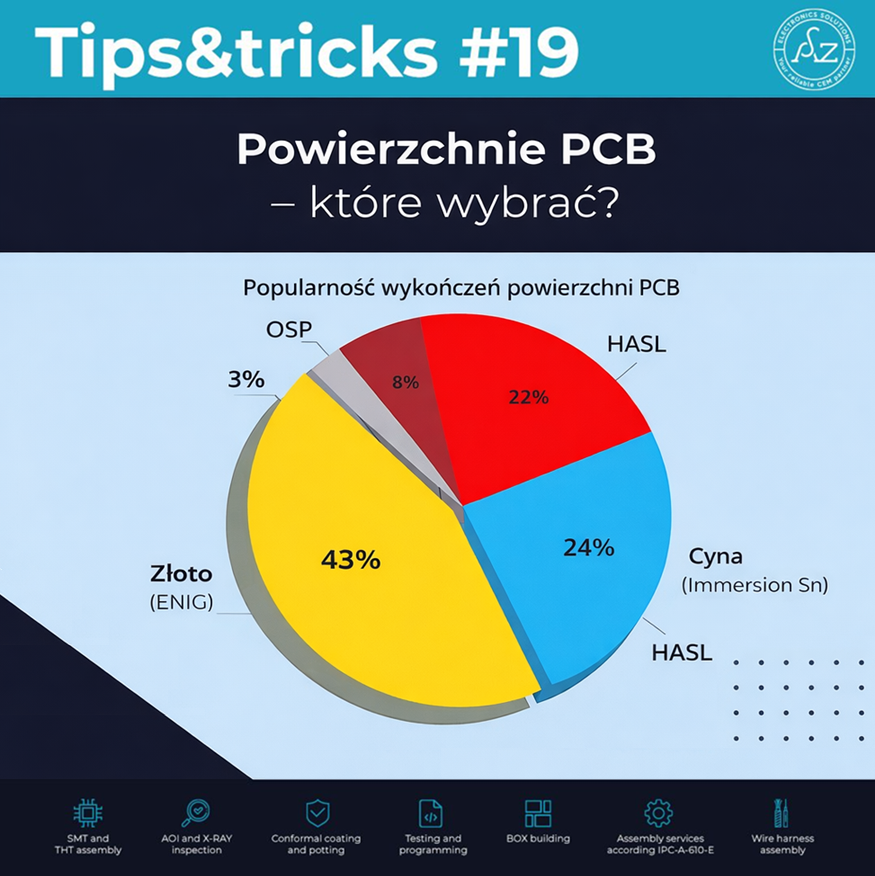

Dane rynkowe pokazują jasno – najczęściej wybieranym wykończeniem jest ENIG (ok. 43%).
Ale czy zawsze jest to najlepszy wybór?
W praktyce każde wykończenie ma swoje mocne i słabe strony:
- OSP – tanie rozwiązanie, ale wrażliwe na czas i proces montażu THT
- HASL – trwałe i łatwe w naprawie, jednak problematyczne przy drobnych rastrach
- Immersion Silver (Ag) – bardzo dobre dla SMT, ale delikatne i niezalecane do press-fit
- Immersion Tin (Sn) – dobre dla press-fit i stosunkowo tanie, jednak należy uważać na whiskery
- ENIG – stabilne i długowieczne, ale kosztowne oraz nieidealne w aplikacjach RF
📌 Różnice między Europą a Chinami
Deklarowana zgodność z IPC-4552 to jedno, ale w praktyce grubości warstw niklu i złota mogą się znacząco różnić.
Typowe wartości to:
- Ni > 2 µm
- Au > 0.02 µm
Parametry te mają bezpośredni wpływ zarówno na trwałość powierzchni, jak i cenę PCB.
