De keuze van een PCB-oppervlakteafwerking wordt vaak “automatisch” gemaakt – zonder een diepere analyse van de toepassing en de projectvereisten. Toch is dit een beslissing die niet alleen invloed heeft op de kosten, maar ook op de betrouwbaarheid van het volledige apparaat.

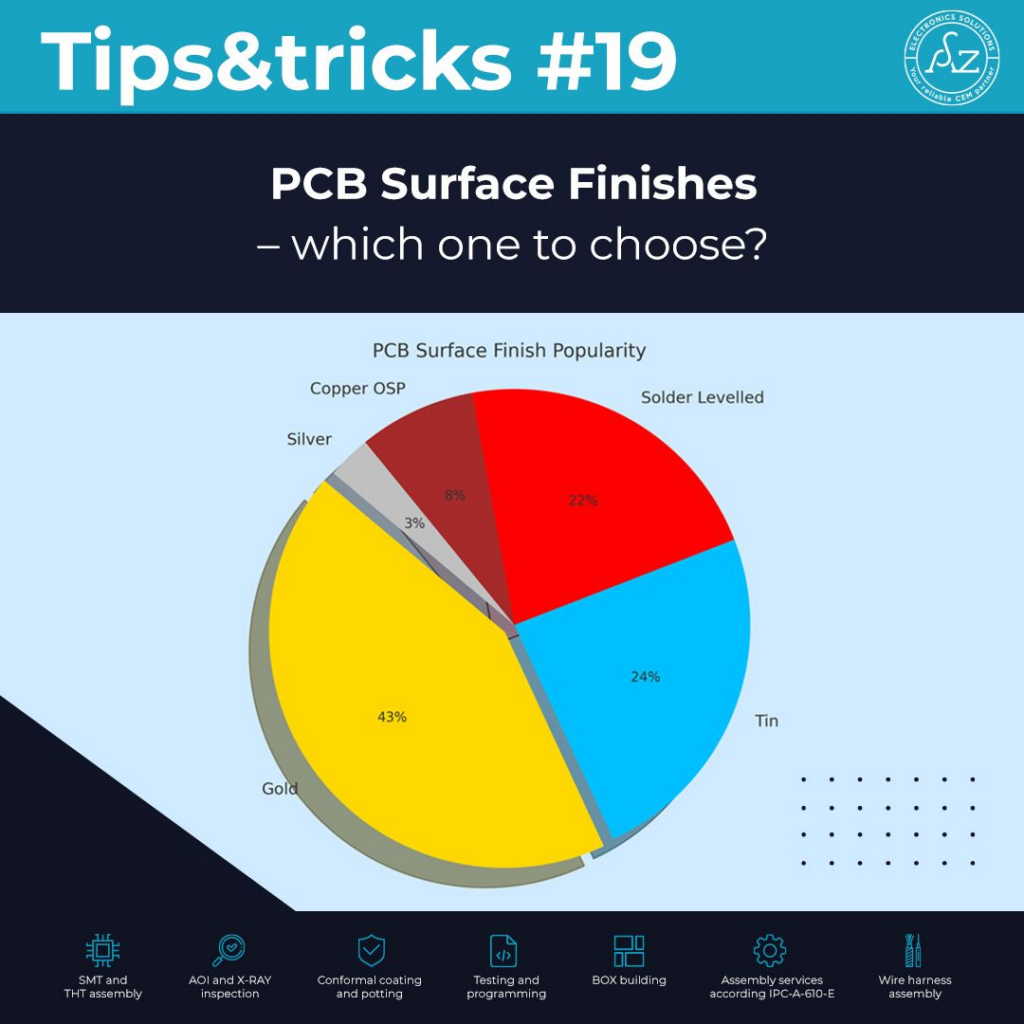

Marktgegevens tonen duidelijk aan dat de meest gekozen afwerking ENIG (ongeveer 43%) is.
Maar is dat altijd de beste keuze?
In de praktijk heeft elke oppervlakteafwerking zijn eigen sterke en zwakke punten:
OSP – een goedkope oplossing, maar gevoelig voor opslagtijd en het THT-assemblageproces
HASL – duurzaam en eenvoudig te repareren, maar problematisch bij fijne rasterafstanden
Immersion Silver (Ag) – zeer geschikt voor SMT-processen, maar kwetsbaar en niet aanbevolen voor press-fit toepassingen
Immersion Tin (Sn) – geschikt voor press-fit en relatief goedkoop, maar let op het risico van tin whiskers
ENIG – stabiel en duurzaam, maar duurder en niet ideaal voor RF-toepassingen
📌 Verschillen tussen Europa en China
De opgegeven conformiteit met IPC-4552 is één ding, maar in de praktijk kunnen de diktes van de nikkel- en goudlagen aanzienlijk verschillen.
Typische waarden zijn:
Ni > 2 µm
Au > 0.02 µm
Deze parameters hebben een directe invloed op zowel de duurzaamheid van de oppervlakteafwerking als op de uiteindelijke prijs van de PCB.
