Thieving pads bij PCB-ontwerp
Bij de productie van PCB’s kunnen zelfs de kleinste details een groot verschil maken. Een effectieve manier om kromtrekken, verdraaien of spanningsgerelateerde defecten te voorkomen, is het toepassen van niet-functionele pads.
Wanneer moet je ze gebruiken?
Wanneer je ontwerp componenten bevat die gevoelig zijn voor procescondities, zoals BGA’s.
Hoe helpen ze?
- verstevigen de PCB-structuur,
- zorgen voor een gelijkmatige warmteverdeling in de reflow-oven, waardoor het risico op kortsluitingen onder complexe componenten wordt verminderd,
- beperken thermische spanningen tijdens het afkoelen en voorkomen zo defecten zoals koude soldeerverbindingen in het eindproduct.
Zie de afbeeldingen hieronder:

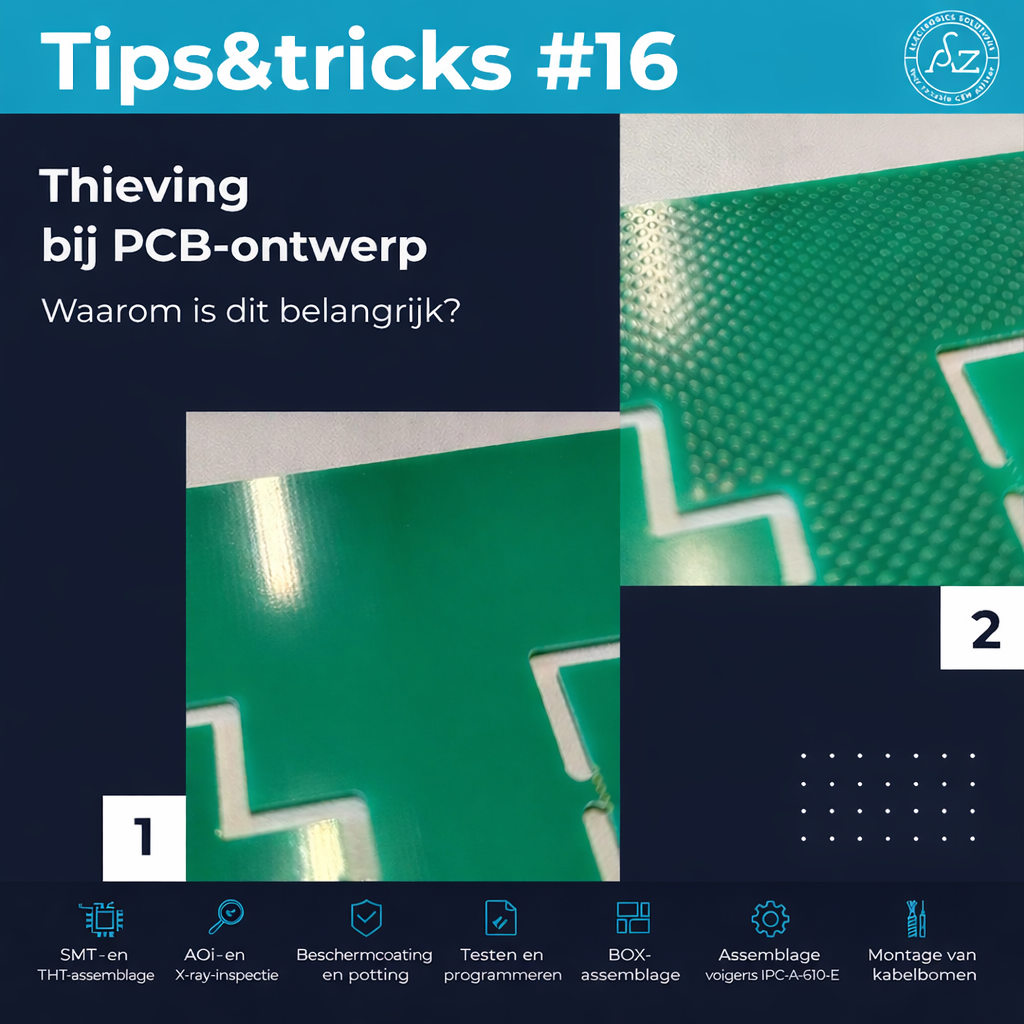

📷 (1) PCB zonder niet-functionele pads
📷 (2) PCB met niet-functionele pads
